La compuerta O lógica ocompuerta OR es una de las compuertas mas simples dentro de la Electrónica Digital.
La salida X de la compuerta ORserá "1" cuando la entrada "A" o laentrada "B" estén en "1".
Expresándolo en otras palabras:
En una compuerta OR, la salida será "1", cuando en cualquiera de sus entradas haya un "1".
La compuerta OR se representa con la siguiente función booleana: X = A+B óX = B+ACompuerta OR de dos entradas.

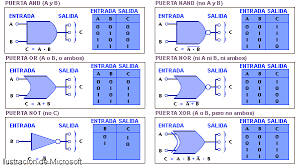

La representación de la compuerta "OR" de 2 entradas y su tabla de verdad se muestran a continuación.
Compuerta AND
La compuerta AND o Y lógica es una de las compuertas más simples dentro de la Electrónica Digital.Su representación es la que se muestra en las siguientes figuras.
La primera es la representación de una compuerta AND de 2 entradasy la segunda de una compuertaAND de 3 entradas.
La compuerta AND de 2 entradas tiene la siguiente tabla de
Compuerta NOR RTL
(Este tipo de tecnología:Resistor Transistor Logic es relativamente antigua y tiene una serie de limitaciones.)
Si se desea implementar unacompuerta NOR con tecnologíaRTL (Resistor Transistor Logic), el diagrama sería como se muestra en el primer diagramade abajo.
En este caso cada entrada tiene una resistencia de 470 ohmios y un transistor.
Al final todos los colectores de los transistores se conectan en punto común y comparten una sola resistencia de 640 ohmios.
Si se desea obtener una compuerta OR, se colocaría a la salida de estacompuerta un inversor (una compuerta NOT con RTL ) como el que se mostró en el primer diagrama del tutorial compuerta NOT con RTL.
COMPUERTA O -OXOR
En la electrónica digital hay unascompuertas que no son comunes. Una de ellas es la compuerta XOR ó compuerta O exclusiva ócompuerta O excluyente.
El siguiente diagrama muestra eñ símbolo de una compuerta XOR (O exclusiva) de 2 entradas:
La figura de la derecha muestra la tabla de verdad de una compuerta XOR de 2 entradas.
Y se representa con la siguiente función booleanaPUERTAS LÓGICAS
Las compuertas lógicas sonbloques de construcción básica de los sistemas digitales; operan con números binarios, por lo que se les denomina puertas lógicas binarias.
En los circuitos digitales todos losvoltajes, a excepción de las fuentes de alimentación, se agrupan en dos posibles categorías: voltajes altos y voltajes bajos.
Todos los sistemas digitales se construyen utilizando básicamente tres compuertas lógicas básicas, estas son las AND, OR y NOT; o la combinación de estas.
